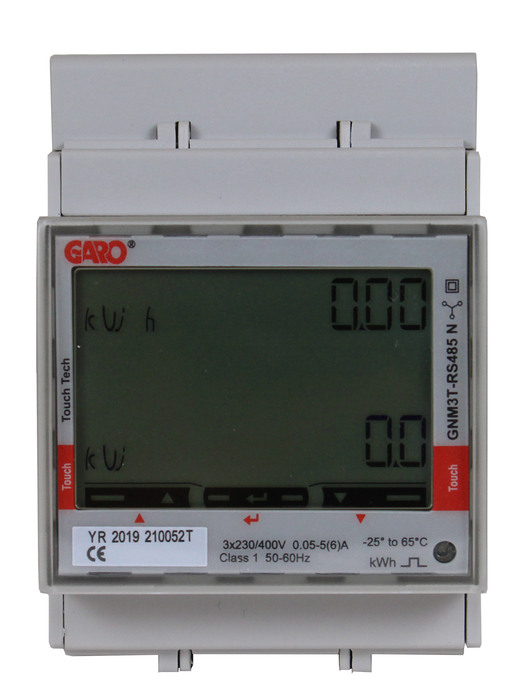

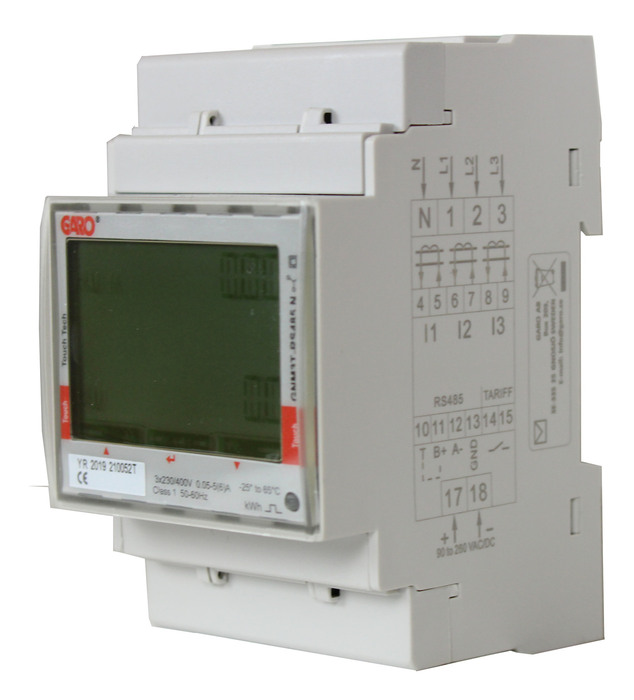

Energimätare 3-fas trafomätare
GARO energimätare för 3-fassystem där strömtransformatorer används är kompakta, endast 3 moduler breda. Mätarna är debiteringsgodkänd enligt MID (MI003). Strömriktningen måste vara korrekt på transformatorerna för att kWh ska räkna upp. Dioden på mätarens framsida blinkar INTE ifall strömriktningen är fel. Ström och spänning måste mätas på samma fas. Nolledare måste finnas tillgänglig. Trafomätare finns även i utförande för block då med 4 modulers bredd och möjlighet för två block anslutna i samma mätare. Energimätare trafo 5A modbus ej MID godkänd.
| Märkspänning [V AC] | 400 |
|---|---|
| Frekvens [Hz] | 50/60 |
| Skyddsklass [IP] | 20 |
| Ledn.area mjukledare [mm²] | 1-4 |
| Färg | Grå |
| Åtdragningsmoment [Nm] | 0,4-0,6 |
| Driftstemperatur [C] | -25...+55 |
| Lagringstemperatur [C] | -30...+70 |
| Moduler | 3 |
| Noggranhetsklass | 1 |
| Effektförlust [W] | <1 |
| Faser | 3 |
| Standard | EN 50470-1 |
| Förpackningsstorlek[st] | 1 |
| Bredd [mm] | 53 |
| Höjd [mm] | 91 |
| Djup [mm] | 63 |
| Nettovikt [kg] | 0.24 |
| Monteringsmetod | DIN-skena |
| Namn | ENERGIMÄTARE TRAFO 5A MODBUS |
|---|---|
| E-nummer | 0901000 |
| Artikelnummer | 109385 |
| Typnamn | GNM3T-LP RS485 N |
| Kommunikationsgränssnitt | Modbus RS485 |
